バイコージャパンでは独自のモジュール型外装オプションとユニット型電源を販売しております。

バイコージャパンでは独自のモジュール型外装オプションとユニット型電源を販売しております。

モジュール外装オプション

BusMod2

Vicor製コンポーネント製品の全モデルをネジ端子付基板に実装しました。基板設計のコスト削減と、容易な取り付け・配線を実現します。扱いやすい軽量ボディのオプションです。

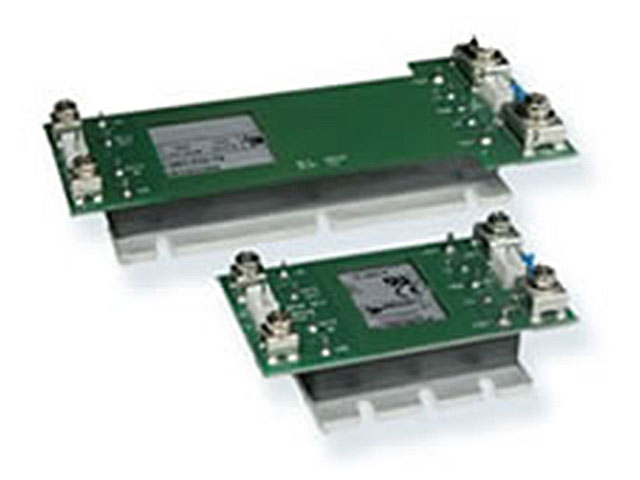

バイコーバラエティ

外形寸法(D×W×H)
Vl-200用:147.0×61.0×27.6mm
Vl-J00用:85.0×61.0×25.9mm

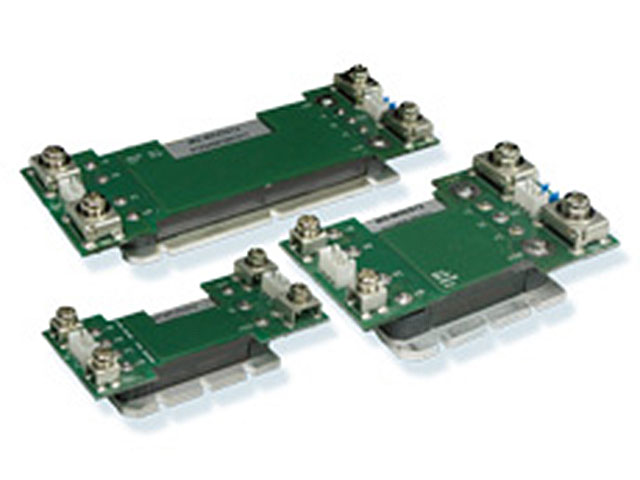

バイコーハイパワー

外形寸法(D×W×H)
Maxi用:154.0×55.9×27.4mm
Mini用:88.0×55.9×27.3mm
Micro用:87.0×36.8×25.5mm

型番について

コンバータモジュールの型番の末尾に、「-BR(リモートセンス)」または「-BL(ローカルセンス)」を付記してください。
例:VI-25Y-CV-BR/V48C3V3V75L-BL

注意

バイコーハイパワーファミリはロングピンのみ対応可能です。Microはローカルセンスのみの対応可能です。

ユニット型電源

コンパクトPCIラック用6Uプラグイン電源(1~4出力・最大350W AC-DC/DC-DC電源)

コンパクトPCIラック用プラグイン電源は、標準規格に準拠するシンプルな形状の中に、マルチ出力を実現した製品です。
規格に合致する標準出力のほかに最大4出力を自由にカスタマイズできます。
また、通信機器に最適なDC48V入力、鉄道や発電プラントへの利用に適したDC110V入力、そして幅広いアプリケーションへ対応するACワイドレンジ入力、以上3タイプの入力をご用意しています。

特長
  • 標準出力構成PICMG2.11R1.0準拠
  • 標準出力構成のほか、各出力任意の出力電圧へカスタマイズ
  • 最大4出力・各出力電圧(2~48V)カスタマイズが自由自在
  • 並列冗長運転・ホットスワップ機能による、危機管理対策
  • プラグイン(活線挿抜)方式により、配線と調整が簡略化
  • フロントアクセスにより確実な設置が実現、メンテナンスも容易
  • フロントパネル表示・ハンドル形状などのカスタマイズも可能
  • 安全規格:cULus、cTUVus、CE
仕様概略

詳細は下記データシートをご参照ください。なお、注記がないものは、周囲温度25℃・定格入出力電圧の値です。
また4出力合計の出力容量は、最大350Wです。

入力仕様
項目 仕様 注記
AC入力 DC入力
定格入力電圧 AC100V/200V DC48V/DC110V
入力電圧範囲 AC90~132V
AC180~264V
DC37~72V
DC66~160V
AC90~100Vは出力
ディレーティングあり
効率 65%nom. 70%nom.
力率 0.95nom.(AC100V定格出力)
0.9nom.(AC200V定格出力)
AC 250V以上は約0.9
高調波電流 EN61000-3-2準拠
動作温度範囲 -20~+65℃
40~65℃はディレーティング必要
-20~+65℃
55~65℃はディレーティング必要

出力仕様(AC入力・DC入力共通)
項目 V1 V2 V3 V4
出力電圧 +5V +3.3V +12V -12V
出力電流[※1] 37A 40A 11A 1A
出力電力(合計出力電力350Wmax.) 185W 132W 132W 12W
過電圧保護 >5.5V >3.63V >13.2V >13.2V
過電流保護 >37A >40A >11.55A >1.05A

[※1]出力電圧は標準仕様です。

型番表記
